サンアロー

サンアロー
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/)
目次
続きを読む

サンアローは、シリコーンゴムと樹脂の一体成形、合成ゴムの配合開発を手がけるゴム成形メーカーです。一体化する樹脂部品の成形からゴム金型の設計・製作、成形、品質管理までを自社で担う体制を持っています。

こんな部品開発・製造の相談におすすめ

樹脂部品とゴムパッキンを別々に用意し、後から取り付ける工程を見直したい。こうした部品開発で、サンアローは相手となる樹脂部品の材料・表面状態・寸法も含めて、一体部品の構造を相談できるメーカーです。PP樹脂とシリコーンゴムを一体化した水筒のせんでは、部品点数を減らし、メーカー側の組立工数削減につなげています。

既存材料では必要な物性を満たせない場合は、配合開発から相談する選択肢もあります。同社は、発熱機能を持つシリコーントレイや、自社配合のFKM・CNTを使うOリングなどを製品化してきました。材料そのものの開発と、成形・量産への適用をあわせて検討したい企業の相談先候補です。

サンアローの特徴

製品・金型の設計と解析で
後工程まで検討

サンアローは製品・金型・治工具の設計を内製化。ゴム金型は設計だけでなく製作も自社で行い、一般的な2枚型や、樹脂・金属部品をインサートする複数枚の金型など、製品デザインに応じた構成を提案します。設計時には成形などの後工程を考慮し、解析機器を使って問題点を事前に検討する体制です。

操作部品では、クリック構造を持つゴムスイッチの設計も対応範囲の一つです。導電ピル・金接点・導電印刷等を組み合わせた生産にも対応するため、接点の構成とゴム部品の形状をあわせて検討できます。

樹脂部品側の管理から取り組む
ゴムのインサート成形

別体の樹脂部品とゴム部品を使う構造では、成形した後に両者を組み付ける作業が残ります。インサート成形は、樹脂や金属の部品を金型に入れ、ゴムを成形する段階で一体部品にする方法。パッキンの後付けや組付時の位置合わせを見直す際に、検討できる構造です。

サンアローは、一体化する樹脂部品も自社で成形しています。管理対象となるのは、次の4点です。

  • 一体化に適した材料かどうか
  • 接合する表面の状態
  • 必要な前処理が施されているか
  • 樹脂部品の寸法が適正か

樹脂部品側の条件を管理したうえで、組立方法、金型の構成、成形条件、生産効率、品質面まで検討するのが同社の対応範囲です。ゴム成形の発注に加えて、一体化に適した樹脂部品の製作から任せたい場合にも、相談先として検討できます。

同社は2003年にシリコーンゴムとPC(ポリカーボネート)樹脂のインサート成形技術を確立し、さまざまな一体成形品を製造してきました。一体化した材料には、PP・PBT・PC・PAなどの樹脂、ウレタンフィルム、ステンレス、アルミニウム、セラミックスの例があります。ただし、同じ材種でもメーカーやグレードによって密着性は変わります。材料名だけで対応を判断せず、使用グレード、表面状態、形状を照合することが必要です。

設計から品質管理まで
一貫した生産体制

シリコーンゴムや樹脂製品の基本となる設計・成形・加飾・品質管理を自社で担当する一貫生産体制です。樹脂部品の成形とゴムとの一体化を含め、工程ごとに別の会社へ発注せず、一社へまとめて依頼できます。

加飾の選択肢は、蒸着・塗装・印刷・レーザー加工など。薄いシートに立体感のあるロゴや文字を表現する3Dテクスチャーもあり、部品の形状に合わせた意匠づくりも相談可能です。

品質管理では評価・分析設備を保有し、環境試験や信頼性試験を社内で実施しています。不具合が生じた際には原因を分析し、顧客へのフィードバックにつなげます。具体的に必要な試験項目や判定基準は、製品の使用条件に応じて確認する事項です。

材料配合から量産を見据えた
成形品の開発へ

要求物性を既存材料で満たせない場合、材料を選び直すだけでなく、配合そのものの検討が必要になることもあります。サンアローは合成ゴムの配合技術を用いて、顧客のニーズに合うゴム材料を開発します。

自社配合製品の一つが、フッ素ゴム(FKM)に単層カーボンナノチューブ(SGCNT)を配合した「SGOINT」です。補強材の働きでOリングのはみ出し破壊を抑え、230℃での長期高温耐久性を特徴とする耐熱Oリングとして展開。油圧クランプの内部Oリングにも採用され、配合を具体的な用途へつなげた実績があります。

SGOINTでは、コンパウンド(配合済みのゴム材料)の販売に加え、Oリングや平板などへの加工にも対応しています。230℃という温度特性はSGOINTの製品例であり、別の配合材料を検討する際には、要求値や使用条件の照合が欠かせません。

開発の進め方は、顧客が抱える課題を試作段階から一緒に検討し、量産を見据えて改良を重ねるものです。配合開発の相談では、要求物性の目標値・評価方法・使用環境に加え、部品の形状や予定数量を整理しておくと、成形・量産への適用範囲を具体的にすり合わせやすくなります。

サンアローが対応可能な
成形技術・ゴム素材

成形技術インサート成形、コンプレッション成形
金型の対応範囲ゴム金型の設計・製作を自社で対応。2枚型や、樹脂・金属部品をインサートする複数枚の金型など、製品に応じた構成を提案。
ゴム材料・配合例シリコーンゴム、自社配合のFKM・CNTコンパウンド(SGOINT)
一体化する相手材の例樹脂:PP、PBT、PC、PA、TPU、PPS、PC/ABS、ウレタンフィルム。金属:ステンレス、アルミニウム。その他:セラミックス。
材料の適用条件同じ材種でもメーカー・グレードで密着性が変わるため、材料、表面状態、前処理、寸法を個別に確認。
シリコンゴム成形に
おすすめのメーカー3選

サンアローは、樹脂部品側の成形・管理と、ゴムの一体成形をあわせて扱うメーカーです。パッキンの組付を見直す一体部品から、配合で発熱機能を持たせた成形品まで、製品化の例があります。

本サイトではシリコンゴムの成形を検討中の企業向けに、「複合部品」「平面形状」「複雑形状」の部品別におすすめのメーカーをご紹介。高品質へと導く成形技術の特長もまとめて掲載していますので、ぜひ参考にしてください。

サンアローのゴム成形の事例

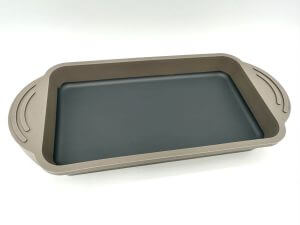

電子レンジ焼成用
シリコーントレイ

サンアローの事例 シリコーントレイ
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/technology/rubbermolding/)

電子レンジでパンや餃子に焼き目をつけるため、シリコーンゴムに特殊材料を配合したトレイの開発例です。特殊配合によって発熱量を調整することで、電子レンジで200℃以上の高温下での調理を可能にしました。

オーブンレンジを使わずに焼き目付けの調理を行える点が、この製品の特徴。シリコーンの成形と、配合による発熱機能の付与を組み合わせています。

製品・用途電子レンジ焼成用シリコーントレイ。パンや餃子などの焼き目付け調理。
開発で目指した機能電子レンジで加熱調理する際に、食材へ焼き目をつけること。
素材・組み合わせ特殊配合シリコーン × シリコーン
使用した技術特殊材料の配合、材料配合による発熱量の調整
製品で実現したこと電子レンジで200℃以上の高温下での調理に対応。オーブンレンジがなくてもパンや餃子に焼き目をつける調理が可能。

水筒ボトルキャップ
「シームレスせん」

サンアローの事例 シームレスせん
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/technology/rubbermolding/)

象印マホービンの水筒ボトルキャップ「シームレスせん」に採用された、PP樹脂とシリコーンゴムの一体成形例です。従来の構造では、樹脂部品へ別体パッキンを装着していました。これをパッキンが外れない一体構造に変更し、部品点数とメーカー側の組立工数を削減しました。

PPとシリコーンゴムは、どちらも接着が難しい材料です。この製品では、複雑な形状でも隙間なく一体化する技術を用い、パッキンを後付けする工程から部品構成を見直しました。

使用者側で起きていたのは、洗浄後のパッキンの装着忘れや、ねじれ・ゴミの挟まりによる中身漏れの問題。一体構造によって、洗浄のたびに外して付け直す必要がなくなりました。メーカーの組付工程と、使用者の再装着という二つの課題に関わる事例です。

同じ構造を別の部品へ適用する際は、樹脂・ゴムのグレード、形状、使用環境に応じた接合性・密封性の確認が必要です。

製品・用途水筒ボトルキャップ「シームレスせん」
変更前の課題別体パッキンを装着する構造。使用者の洗浄後の装着忘れ、ねじれ・ゴミ挟まりによる中身漏れ。
素材・組み合わせPP(ポリプロピレン)樹脂 × シリコーンゴム
使用した技術PP樹脂とシリコーンゴムの一体成形(インサート成形)
メーカー側の変化一体部品にしてパーツ数を減らし、組立工数を削減。
使用者側の変化パッキンが外れない構造となり、取り外し・再装着に伴う困りごとを解消。

腕時計用
「タフシリコーンバンド」

サンアローの事例 タフシリコーンバンド
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/technology/rubbermolding/)

カシオ計算機のG-SHOCK用「タフシリコーンバンド」では、シリコーンを使いながら、採用に必要な強度・耐摩耗性とメタルのような意匠を持たせることが開発課題でした。サンアローが用いたのは、加飾したウレタンシートとシリコーンゴムの一体成形です。

シリコーンの上面をウレタンシートで保護し、耐摩耗性を高める構造です。シート裏面のシリコーンと接する側には蒸着処理を施し、メタルベゼルと調和する外観に仕上げました。装着感、表面の保護、意匠の役割を異なる材料で分担している点が、この一体部品の特徴です。

製品・用途腕時計用「タフシリコーンバンド」
開発課題シリコーンをG-SHOCKに使うための強度・耐摩耗性と、メタルのような質感を持つ意匠。
素材・組み合わせ加飾ウレタン樹脂(シート) × シリコーンゴム
使用した技術ウレタンシートとシリコーンゴムの一体成形、シート裏面への蒸着処理
製品で実現したことシリコーンの装着感を生かし、ウレタンシートで上面の耐摩耗性を向上。裏面蒸着によりメタルベゼルと調和する外観を実現。

独自技術
電子部品シリコーン封止

サンアローの事例 電子部品シリコーン封止
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/technology/rubbermolding/)

基板やICタグなどの電子部品をシリコーンゴムと一体化して保護する技術です。ICフィルムとシリコーンを組み合わせた製品例もあります。

対象部品の性能を劣化させずに成形し、部品全体を覆う封止と、一部だけを覆う部分封止に対応。保護したい範囲に応じて、成形する構造を検討できます。

製品・用途電子部品シリコーン封止。基板やICタグ、フィルム部品などの保護。
素材・組み合わせ電子部品・基板・フィルム部品 × シリコーンゴム
使用した技術シリコーンゴムとの一体成形による全体封止・部分封止
成形する範囲電子部品全体、または一部分。ICフィルムとの組合せ例あり。
技術の特徴インサートした電子部品の性能を劣化させず、シリコーン材料で保護。

高耐久・デザイン性
カバードシリコーン

サンアローの事例 カバードシリコーン1 サンアローの事例 カバードシリコーン2
引用元:サンアロー公式HP(https://www.sunarrow.co.jp/technology/rubbermolding/)

補強板、シリコーン薄膜、加飾ウレタンシートを組み合わせた3層構造の技術です。加飾した面を内側へ配置し、意匠と耐久性の両立を図っています。シリコーンのソフトな質感を生かし、3D形状や、成形品の模様に追従する表現も取り入れられます。

耐久性の裏付けとなるのが、高温放置や耐湿などの評価結果です。下表の例では、温度・湿度と試験時間に加え、外観変化・塗膜剥離といった判定基準まで確認できます。用途を検討する際には、想定する使用環境と、これらの評価条件を照合します。

製品・用途カバードシリコーン。ソフトな質感と加飾を組み合わせた成形品。
構造で目指すことシリコーンのソフト感、一体構造、耐久性、塗装では表現できないデザインや3D形状の両立。
素材・組み合わせ補強板 + シリコーン薄膜 + 加飾ウレタンシート
使用した技術加飾面を内側に配置した3層構造の成形、3D形状への成形
高温放置の評価例85℃で240時間放置。変色・ピンホール・フクレなどの外観変化がないことを基準とし、判定は○。
耐湿の評価例85℃・90%RHで240時間。塗膜剥離・外観変化がないことを基準とし、判定は○。

サンアローの基本情報

会社名サンアロー株式会社
本社所在地東京都中央区八丁堀4-10-4
電話番号03-3552-5981
公式HPhttps://www.sunarrow.co.jp/
